耦合 / 去耦网络组，用于非屏蔽和屏蔽高速通信线测试，最高数据传输速率 1 GBit / S

特点

可耦合至最多 4 对非屏蔽或屏蔽线
数据传输速率最高可达 1,000 MBit / s
浪涌测试电压最高可达 3 kV (1.2 / 50 us)
脉冲群测试电压最高可达 4 kV (5 / 50 ns)

在测试电压 3 kV 时残余浪涌电压限制在 50 V 以下
满足 PoE 和 PoE+ 要求
通过 RJ45 接头连接被试设备 / 辅助设备

应用

非屏蔽和屏蔽高速通信线耦合 / 去耦网络组

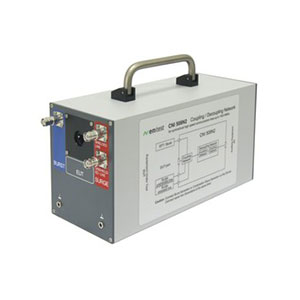

CNI 508N2 是市场上第一款可以将浪涌脉冲耦合到非屏蔽和屏蔽高速通信线上，且数据传输速率可达 1,000 MBit / s 的耦合 / 去耦网络组。
CNI 508N2 作为耦合 / 去耦网络可用于将脉冲群和振铃波脉冲耦合到屏蔽和非屏蔽线上. CNI 508N2 符合 IEC 61000-4-5 (Ed. 2.0 :2005) 标准 Figure 15 和 Figure 16 以及 IEC 61000-4-5 (Ed. 3.0 :2014) 标准 Figure 11 和 Figure 12 的要求。

标准

EN 61000-4-4
EN 61000-4-5
EN 61000-6-1

EN 61000-6-2
IEC 61000-4-4
IEC 61000-4-5

耦合至屏蔽线

屏蔽线测试

现今，在屏蔽数据线上进行浪涌测试，需要设置很长的电缆和额外的电隔离电源，这样的设置不仅复杂而且危险。

通过创新的 CNI 508N2，这一项测试及其测试设置变得异常简单。能够正确地对附件进行去耦，将浪涌脉冲直接耦合到测试电缆的屏蔽线上，并且不会施加到导电外壳。

链接辅助设备端

辅助设备端的设备保护

去耦网络辅助设备端的脉冲是衰减的。CNI 508N2 集成了一个额外的过压保护器，可以将线与地之间的剩余电压限制在 40 V 以下。
这一保护等级允许在指定的 36 V 至 57 V 电压范围内使用 PoE（以太网供电）供电。
这样的保护机制可以避免在某些测试应用情况下，脉冲电压过高对连接在辅助设备端的昂贵的辅助设备的损坏。为此，EM TEST 研发了额外的浪涌保护网络 SPN 508N1。

SPN 508N1 浪涌保护网络(选件)

用于非屏蔽和屏蔽高速通信线的浪涌保护网络

作为选件的 SPN 508N1 可以按照标准要求正确地将施加到辅助设备的浪涌脉冲进行去耦。当浪涌电压等级达到 2 kV时，辅助设备端的剩余电压可以被限制在 10 V 以下。同时，在不造成信号衰减的情况下。数据传输速率可以达到 1000 MBit/s。

CNI 508N2 的剩余电压限制在 40 V 以下，而这样的电压有可能会损坏昂贵的附件。这时，可以将电压限制在 10 V 以下的 SPN 508N1 就可以在各种高压测试时提供理想的保护。
