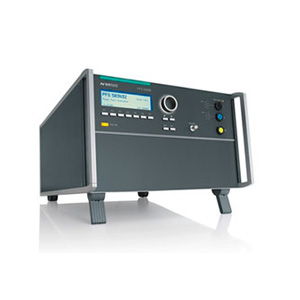

PFS 503N-series 电源故障模拟器

特点

用于电压暂降、短时中断和电压变化测试的独立式测试设备
全兼容三相测试系统，符合 IEC 61000-4-11 Ed.2:2004 和 IEC 61000-4-34 标准，适用于三角形和星形供电被试品测试
具备 6 个电子开关及短路保护功能
额定电压最高可达 3 x 690 V 交流，600 V 直流
标称电流最大可达每相 100 A

直流信号控制外置调压器
支持前面板手动操作
内置标准库包含标准测试程序
支持 USB 和 GPIB 接口

应用

PFS 503N 系列 - 电压暂降、短时中断和电压变化模拟器

电气和电子设备会受到电网中电压暂降、短时中断和电压变化的影响。电压暂降和短时中断是由于公共电网、变电设备发生
故障或负荷骤变所引起的。测试此类现象的目的，是验证电气和电子设备在遇到电压突变情况时不会因故障而影响操作条件
的安全性。
EM TEST 提供全系列的电源故障模拟器，最高测试等级可达交流 3 x 690 V / 100A，直流 600 V。

标准

EN 61000-4-11
EN 61000-4-29
EN 61000-4-34
EN 61000-6-1
EN 61000-6-2

IEC 60601-1-2
IEC 61000-4-11
IEC 61000-4-29
IEC 61000-4-34
IEC 61326

优点

PFS 503N 系列 - 真正意义上的三相电源故障模拟器

与其他电源故障模拟器不同，PFS 503N 系列是真正意义上的三相电源故障模拟器。它不仅能够进行逐相测试，而且能够实现任意两相或三相的同时测试。
这是由于PFS 503N 系列配有 6 个可分别控制的半导体开关。每个开关都具有电子短路保护功能。
此外，PFS 503N 系列的额定电流达到了空前的 100 A，此前的电源故障测试设备从未达到这一等级。
通过 PFS 503N 系列的 BNC 输出端口，既可由示波器分别测量每相电流，又可以测量冲击电流。PFS 503N 系列通过输出 0 - 10 V 模拟直流信号，还可以控制外置三相自动调压器。
此外，PFS 503N 系列还专门配备了独立的被试设备输出端口，用于进行单相被测设备测试。

操作

易于操作

通过前面板菜单和功能键，用户可以快速、准确地编辑测试程序。控制光标用于对已编定测试程序的所有测试参数进行快速控制，使测试过程变得非常简单，并确保每一测试步骤都能够正确无误地进行。

软件

控制及报告生成软件 iec.control

iec.control 是非常人性化的控制软件，它使用方便、用户界面结构清晰、灵活性强，各项操作功能以及 EM TEST 标准库使用户可以轻松完成自定义测试程序。它能够自动识别所连接的 EM TEST 测试设备并进行自动配置。其强大的报告功能可以帮助用户生成满足国际要求的测试报告。
iec.control 支持 Windows 7、Windows 8（64位）和 Windows 10操作系统。远程控制通过 USB 或 GPIB 接口来完成。iec.control 支持 NI 公司的多种 GPIB 卡。

附属设备

用于三相电压暂降和短时中断测试的抽头变压器 V3P40xxDS 系列

V3P40xxDS 系列抽头变压器，能够按照 IEC 61000
-4-11 Ed.2:2004 和 IEC 61000-4-34 标准要求提供固定
等级的电压。 V3P40xxDS 可轻松设置为三角形或星形
连接，从而完全满足 IEC 61000-4-11, Ed.2:2004 标准
的测试要求。

用于三相电源故障测试的自动调压器 MV3P40xxDS 系列

按照 IEC 61000-4-11 Ed.2:2004 和 IEC 61000-4-34 标
准要求，需要通过自动调压器来设置电压下降的等级来
进行电压暂降测试。电压等级的设置由电源故障模拟器
所提供的模拟输出信号来完成，并且电压可设置为 0 V
至调压器最高电压之间的任何等级。该自动调压器同样
具备过压测试的能力。
