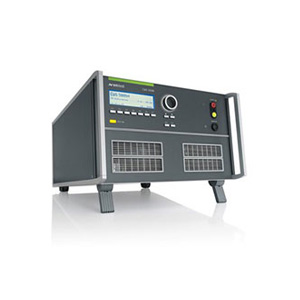

CWS 500N4 共模传导干扰模拟器，符合 IEC 61000-4-16 标准及 IEC 61000-4-19 标准

共模传导干扰模拟器，符合 IEC 61000-4-16 标准及 IEC 61000-4-19 标准 Annex C，DC (0 Hz) - 165 kHz

特点

符合 IEC 61000-4-16 标准的小型共模传导干扰测试设备
内置低频信号发生器和低频放大器
扫频模式频率范围 10 Hz - 165 kHz
内置用于直流测试的整流模块
符合 IEC 61000-4-19 标准 Annex C 的电能计量装置测试选件（可选）

内置电压表（均方根值）
在连续模式和短时模式下，测试频率为 DC，16 2 / 3 Hz，50 Hz 和 60 Hz
USB 接口
内置半导体功率开关

应用

CWS 500N4 - 共模传导干扰测试

CWS 500N4 是目前先进的小型一体化 0 Hz (DC) - 165 kHz 共模传导干扰测试方案。按照 IEC 61000-4-16 标准要求，该设备能够覆盖在 DC，16 2 / 3 Hz，50 Hz 和 60 Hz 频点上进行 4 个测试等级的连续模式和短时模式测试，并且也可以进行 4 个测试等级的从 10 Hz 至 165 kHz 的扫频模式测试。
此外，CWS 500N4 还满足 TR 50579 标准和 IEC 61000-4-19 标准 Annex C（草稿）关于电能计量装置的测试要求.

标准

EN 61000-4-16
IEC 60255-22-7
IEC 60255-26
IEC 60533
IEC 61000-4-16

IEC 61000-4-19, Annex C
IEC 61326
IEC 61543
IEC 61850-3
prTR 50579

优点

一体化共模传导干扰测试设备 - 轻松、快速、可靠

CWS 500N4 包含完成 IEC 61000-4-16 标准要求的全兼容测试所需的各种必要组件，如信号发生器、低频放大器、直流整流器模块、半导体功率开关及电压和电流均方根值测量设备。

CWS 500N4 在连续模式的各个测试频率 (DC, 16 2/3 Hz, 50 Hz 和 60 Hz) 下都可产生 30 V 信号，且无需任何外置电压源即可实现 15 Hz - 150 kHz 扫频模式测试。
配合使用 MV 2606N2.2，可以在短时模式的各个测试频率 (DC, 50 Hz 或 60 Hz，取决于电源线频率) 产生 300 V 信号。
配合使用可编程交流电压源 ACS 500N2.3，即可在 16 2/3 Hz 或与电源线频率不同的频率下进行测试。

通过 GPIB 和 USB 接口，可由测试软件 icd.control 实现远程控制。icd.control 支持各种测试程序，可自动生成包含所有测试数据的测试报告，并具有多种中断功能。
此外，使用者还可以通过手动操作触发快速启动测试程序，无须软件控制，即可进行轻松、有效、准确的测试。

操作

易于操作

前面板的菜单和功能键能让用户快捷准确的编辑测试路径。指针能够快速控制程序路径中的所有测试参数，从而保证测试的可靠性。

软件

icd.control - 使 CWS 500N4 成为一套完整的低频测试系统

icd.control 满足 IEC 61000-4-16 标准要求，支持 0Hz - 150kHz 频率范围内的共模传导干扰测试。通过标准库，可以对标准要求的各种测试等级和不同测试模式进行轻松、有效、可靠的设置。测试报告包含所有测试设置和测试结果。

其他型号

DC - 1 GHz 连续波模拟器

连续波模拟的历史已超过九十年。 CWS 500N 系列不仅能覆盖基于 IEC 61000-4-6 标准的工业测试应用所需的大部分频率范围，而且 EM TEST 还提供了针对低频率范围和大电流注入的特殊测试方案，以及针对汽车、航空航天和军用领域的 TEM 小室和带状线的测试方案。
CWS 500N4 符合 IEC 61000-4-16 标准对低频测试应用的要求，用于对电子设备的供电、控制、信号和通讯端口进行共模传导干扰测试。
