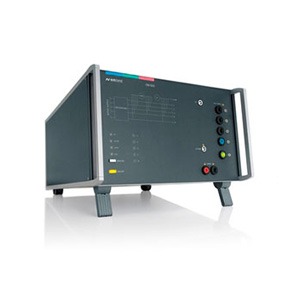

CNI 503x-series 用于脉冲群和浪涌测试的三相耦合 / 去耦网络，测试电压可达 10 kV

用于脉冲群和浪涌测试的三相耦合 / 去耦网络，测试电压可达 10 kV

特点

用于电快速瞬变 / 脉冲群和浪涌测试的组合式耦合 / 去耦网络
浪涌测试满足 ANSI / IEEE C62.41 标准（仅 CNI 503Bx 型号，其它耦合网络可以定制）
LED 指示灯显示测试状态和耦合方式

自动选择浪涌阻抗
可由 EM TEST 测试模拟器进行远程控制
符合交流 3 x 690 V，直流 1,000 V 的要求

应用

用于电快速瞬变 / 脉冲群和浪涌测试的耦合 / 去耦网络

CNI 503x 系列三相耦合 / 去耦网络的作用是将电快速瞬变 / 脉冲群和浪涌脉冲耦合到直流电源线上，或最高电压为直流 1,000 V / 交流 3 x 690 V 的三相（4 线或 5 线电源线）供电系统。这在新能源领域（例如光伏系统、风力发电站、电动车等）已经越来越成为逆变器的通用测试需求。
针对不同的测试需求和设备配置，EM TEST 提供多种型号的耦合 / 去耦网络，电压范围为 5 kV 至 10 kV，被试设备电流满足 16 A、32 A、63 A 和 100 A，并可针对更高电流等级定制耦合 / 去耦网络。

标准

ANSI/IEEE C62.41
EN 61000-4-12
EN 61000-4-4
EN 61000-4-5
EN 61000-6-1
EN 61000-6-2
EN 61543
IEC 60601-1-2
IEC 61000-4-12

IEC 61000-4-4
IEC 61000-4-5
IEC 61008-1
IEC 61009-1
IEC 61326
IEC 61850-3
ITU-T K.20
ITU-T K.21
ITU-T K.45

优点

CNI 503x 系列耦合 / 去耦网络完全满足 EN / IEC 61000-4-4 和 EN / IEC 61000-4-5 标准要求。CNI 503x 在设计上充分考虑了剩余电压水平和去耦电感值，以达到标准针对每一款耦合 / 去耦网络在额定电流下电压跌落的要求。除了满足 EN / IEC 61000-4-5 标准外，CNI 503Bx 系列耦合 / 去耦网络同样完全符合 ANSI / IEEE C62.41 标准对浪涌测试的要求。
CNI 503x 的耦合参数是由控制它的相关模拟器在选择测试项目时自动设置的（在手动操作模式和软件控制模式下均可）。在进行浪涌测试时，测试模拟器能够按照标准要求和耦合模式自动设置所需的源阻抗值。
在直流被试设备供电应用方面，CNI 503x 耦合网络拥有 TEST ON 功能（选项），带有直流 1,500 V / > 100 A 的接触器。
