特点

 应用

esd NX30 - 可以产生比 EN / IEC 61000-4-2 标准要求的测试等级更高的静电放电脉冲

 标准

 优点

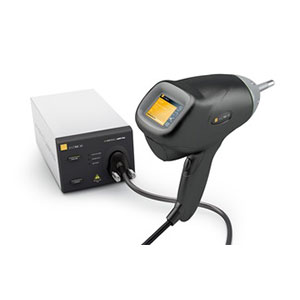

esd NX30 静电放电模拟器是一台操作简便的测试设备。它由一个供电单元和一把放电枪组成，放电操作在放电枪上进行。在空气放电和接触放电模式下，esd NX30 均能产生高达 30 kV 的静电放电电压。放电头的更换非常简便。放电模块也可直接插拔，便于更换。控制单元能够自动识别所使用的放电网络，相关信息则会同时显示在显示屏上。
esd NX30 可以通过交流电源、直流源和电池供电进行操作。在进行 DC-11224 或 VW TL 824 66 标准关于静电放电测试的相关操作时，要求静电放电发生器的接地线连接到场耦合板和水平耦合板，但不能直接与参考接地平面相连接，这就需要对 esd NX30 进行电池供电。
此外，EM TEST 还提供光纤链路选件，用于与 esd NX30 进行通信，从而将敏感的计算机与静电放电测试区域相分离，以避免测试信号的地面循环。

 软件

esd.control - 功能强大的控制及报告软件

esd.control 软件在远程控制和报告生成之外，还具有更加强大的功能。它是全面的静电放电测试管理软件，从测试准备（制定包含所有测试要点在内的测试计划、生成测试纪要），到测试程序编辑、测试数据收集、再到形成每一步骤的相关文档，都能通过它来实现。esd.control 是最先进的静电放电测试软件工具。
此外，EM TEST 还提供光纤链路选件，用于与 esd NX30 进行通信，从而将敏感的计算机与静电放电测试区域相分离，以避免测试信号的地面循环。



 其他型号

静电放电模拟器系列

EM TEST 静电放电模拟器系列还包括 dito。dito 是一款基于新技术、性能卓越的电池供电静电放电测试设备。esd NX30 和 dito 结合 esd.control 软件，则形成一套完整的静电放电测试系统，帮助用户轻松完成从制定测试计划直至生成完整的测试结果报告位置的每一个步骤。

 附件

符合 EN / IEC 61000-4-2 标准的波形校准靶套件 CTR 2

CTR 2 校准靶及其附件（如 20 dB 衰减器和同轴线缆）共同组成静电放电波形校准套件，用于对静电放电波形进行校验，符合 EN / IEC 61000-4-2 标准的相关要求。2 ohm 校准靶是依照标准的相关细则设计制造的。
通过配合使用 50 ohm 适配器 CTR 2-AD，CTR 2 的性能可由频谱分析仪进行验证。

用于布置静电放电测试区域的附件

垂直耦合板（VCP）和接地装置（EAS 30）可用于布置静电放电测试区域。


 附件

CTR2 / CTR2-AD
