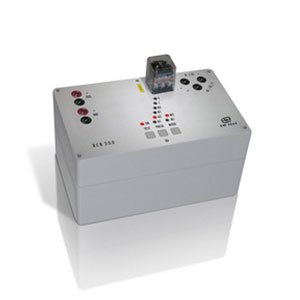

RCB 200 符合福特FORD ES-XW7T-1A278-AC的瞬态抗扰度测试发生
特点
根据福特ES-XW7T-1A278-AC，附件G，
G-1 / G-2
脉冲CI 220：脉冲A1，A2，B1，B2和C
脉冲CI 260：脉冲F
严格按照福特要求使用组件
固定的重复时间和伪随机时间
通过微控制器自动控制模式和开关设置
手动操作易于控制
应用
RCB 200-继电器开关瞬变的产生
这款RCB 200继电器开关盒是由EM TEST设计的，旨在为符合ES-XW7T-1A278-AC Ford规范的客户测试提供高质量的解决方案。
三个功能键允许操作设备，选择测试脉冲和测试模式。
-TEST允许启动和停止测试
-PULSE允许选择脉冲
-MODE允许选择Pulse A1，A2，B1，B2和C
LED的模式，指示所选择的脉冲和模式。
标准
福特ES-XW7T-1A278-AC
ISO 7637-2：2011
优点
微处理器控制的RCB 200确保操作简便
凭借其6个不同的脉冲和两种不同的模式来对这些测试脉冲进行排序，RCB 200只需使用三个功能键即可轻松操作。
微控制器自动设置在预定义模式（具有指定重复和占空比（脉冲A1，A2，B1和B2）或随机（脉冲C））的固定模式下生成选定脉冲所需的电路。
RCB 200还可以根据CI 260F用于测试。
测试模式2和3基于脉冲施加的伪随机时序。
这是由内置微处理器自动完成的。
所有测试可以依次执行或无限执行。
经过100小时的测试，由于寿命和磨损，必须更换Potter＆Brumfield继电器。
集成计数器可主动监视继电器的运行时间。
EOL LED（寿命终止）指示当前的EOL状态。
继电器电路的详细信息
RCB 200-严格按照ES-XW7T-1A278-AC设计
RCB 200的电路严格遵循附件G中提供的福特要求（图1和2）。
G-1和G-2用于瞬变脉冲A1，A2，B1，B2和C，使用福特指定的组件。
这两种测试模式是根据图5和6中给出的继电器电路细节实现的。
附件G的G-3和G-4。
