特点
-
BS 200N100.1 - 电子开关，60 V 直流 / 100 A
-
- 电压降 100 A 时 < 1.2 V，25 A 时 < 0.2 V
-
- 峰值电压最高 1,300 V
-
- 反极性 / 短路保护功能
-
BSM 200N40 - 机械开关，12/24 V 直流 / 40 A
-
AN 200N100 - 符合 ISO 7637，CISPR 25，CISPR 16 标准
-
- 频率范围 100 kHz - 125 MHz
-
- 1,000 V 直流，250 V 交流 (频率最高可达 1 kHz)
-
- 电流最大 100 A 交流 / 直流，连续
-
- 插入损耗 < 3 dB
-
应用
汽车瞬变发射测量组件，符合 ISO 7637 标准
按照 ISO 7637-2 标准，汽车瞬变发射的测量需要一个电子开关，一个机械开关和一个人工电源网络。电子开关用于产生
慢速瞬变；机械开关模拟车辆上使用的典型继电器，用于产生快速瞬变；人工电源网络模拟线束上的典型阻抗。
AN 20100N 符合 ISO 7637-2，CISPR 25 / ISO 11452-4 和 CISPR 16-1-2 标准，可以根据需要进行切换。
标准
-
ISO 7637-2:2004
-
ISO 7637-2:2011
-
ISO 7637-2.2 (Draft Ed.3)
-
发射测量组件-优点
EM TEST 瞬变发射测量组件包含 BS 200N100.1 电子开关，
AN 200N100 人工电源网络和 BSM 200N40 机械开关。
这是一套易于使用，经济便携的测量组件，完全满足 ISO
7637-2 标准。
组件设备体积小，互连距离短，能够满足标准对间距的要
求。
另有选件电阻箱 RS-Box，带有分流电阻，可以按照
ISO 7637-2:2004 和 ISO 7637-2:2011 标准的要求进行发
射测量。
RS-Box 能够提供上述标准所要求的 40 ohm 分流电阻，
以及其他测试所需分流电阻值，如 10 ohm，20 ohm
和 120 ohm。
多用途 AN 200N100
三合一人工电源网络
AN 200N100 是一台多用途的人工电源网络，能够满足
四种不同的测试需求。多种设置通过两个开关来完成。
一个开关用于设置 AN 200N100 的电源输入
(ISO 7637-2 标准：无电容；CISPR 25 和 ISO 11452-4
标准：电源输入端带有 1 uF 电容；CISPR 16-1-2 标准：
电源输入端带有串联的 2 uF 电容和 1 ohm 电阻)。
另一个开关用于按照需求切换内置的 50 ohm 终端电阻。
AN 200N100 完全满足多种测试需求，能够按照不同的
标准要求提供典型阻抗特性。
软件
控制及报告生成软件 iso.control
iso.control 是非常人性化的控制软件，它使用方便、用户界面结构清晰、灵活性强，各项操作功能以及 EM TEST 标准信息库使用户可以轻松完成自定义测试程序。它能够自动识别所连接的 EM TEST 测试设备并进行自动配置。iso.control 符合国际/国家标准和大部分汽车厂家标准的要求，并始终根据标准变化的情况对相关信息进行更新。其强大的报告功能可以帮助用户生成满足国际要求的测试报告。
iso.control 支持 Windows 2000、Windows XP、Windows Vista 和 Windows 7 操作系统。远程控制则通过 USB 或 GPIB 接口来完成。iso.control 兼容 NI 公司生产的各种类型的 GPIB 卡。
附件

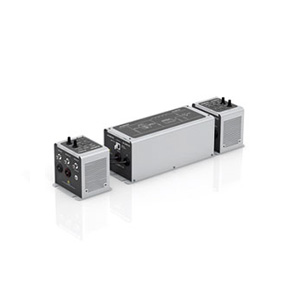

瞬变发射测量组件
