• IEC 61000-4-31标准概述

国际电工委员会（IEC）于2016年发布了一个针对交流供电端口宽带传导骚扰抗扰度测试的标准IEC 61000-4-31，如图1所示。

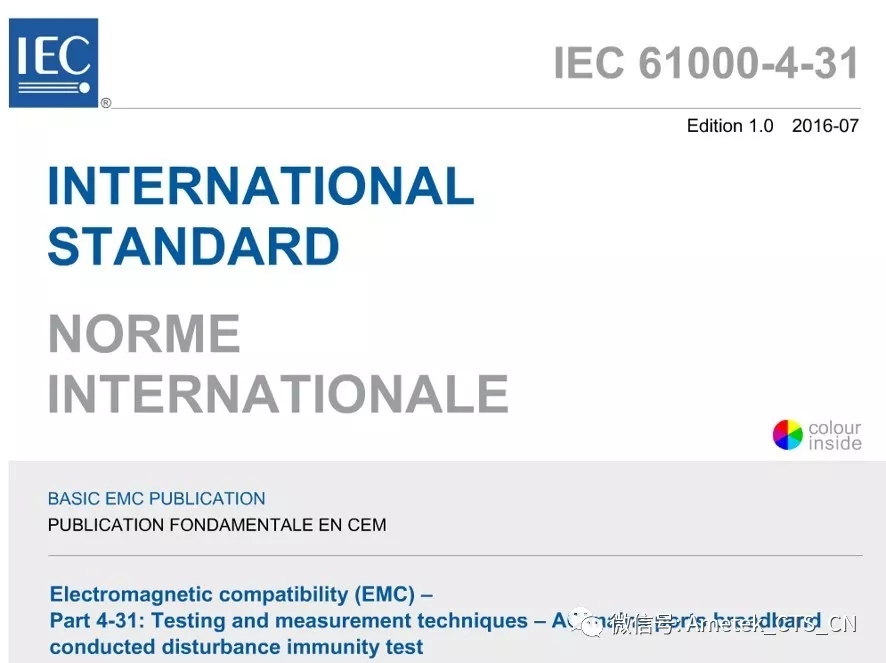

图1：IEC 61000-4-31

目前，IEC 61000-4-31所阐述的测试主要针对额定电流<=16A的单相交流供电的设备，而对于>16A的多相供电的设备的测试尚在考虑中。

IEC 61000-4-31所定义的宽带骚扰测试信号为频率范围在150KHz到80MHz之间的具体特定电平的能够充分反映出EMC问题的干扰信号，经过研究，具有特定带宽的白噪声源是最合适的选择。跟IEC 61000系列的其他基础标准一样，IEC61000-4-31定义了测试等级，主要分为三级和自定义级。由于测试采用的是宽带噪声信号，所以测试电平的单位采用了功率谱密度：

• Level 1的功率谱密度为-60dBm/Hz；

• Level 2的功率谱密度为-50dBm/Hz；

• Level 3的功率谱密度为-40dBm/Hz。

• 除此之外，用户还可进行自定义的电平测试。

IEC 61000-4-31不但定义了骚扰测试源，还定义了如何将所定义的骚扰信号通过交流供电端口耦合到被测设备的专门的耦合/去耦合网络CDND，这个CDND是不同于诸如IEC 61000-4-6等其他标准的。IEC 61000-4-32 标准对CDND的包括频率范围，阻抗，插入损耗，隔离度，纵向转换损耗这些参数都有具体的定义和要求。

• 符合IEC 61000-4-31标准的测试实现

为了实现IEC 61000-4-31所阐述的测试方法，AMETEK电磁兼容事业部所属的德国工厂已经研发出了专门实现IEC 61000-4-31测试的全套设备，包括测试主机NSG 4031如图2所示，专门的耦合/去耦合网络CDND，如图3所示，及其校准附件如图4所示。

• 宽带噪声发生器NSG 4031

测试主机NSG 4031，如图2所示，这是一台针对IEC 61000-4-31所规定的要求专门设计的宽带抗扰度测试系统，完全符合IEC 61000-4-31的要求。它包含一个白噪声发生器， 内置了四个不同的带通滤波器，内部的三路功率计可用于前向功率的测试以及VSWR的测试， 方便进行测试电平的设置。还内置了大于80瓦的输出功率的功放模块，可满足标准所规定的1到3不同测试等级的测试。NSG 4031具有强大的和易于使用的固件，不需要外部PC和控制软件即可进行测试。

NSG 4031的白噪声发生器的主要指标如下：

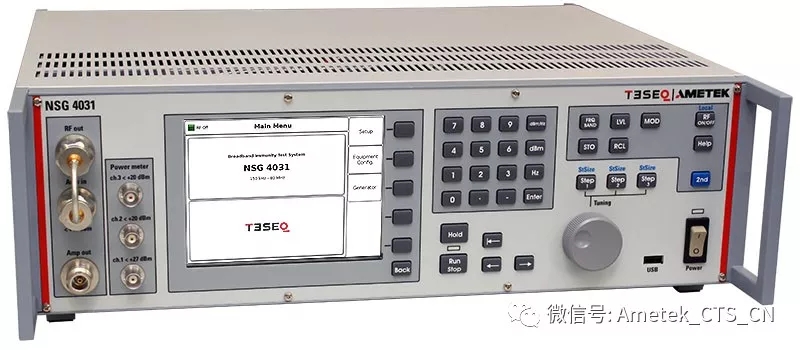

图2：宽带噪声发生器NSG4031

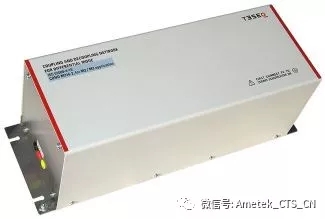

图3：CDND M316-16B

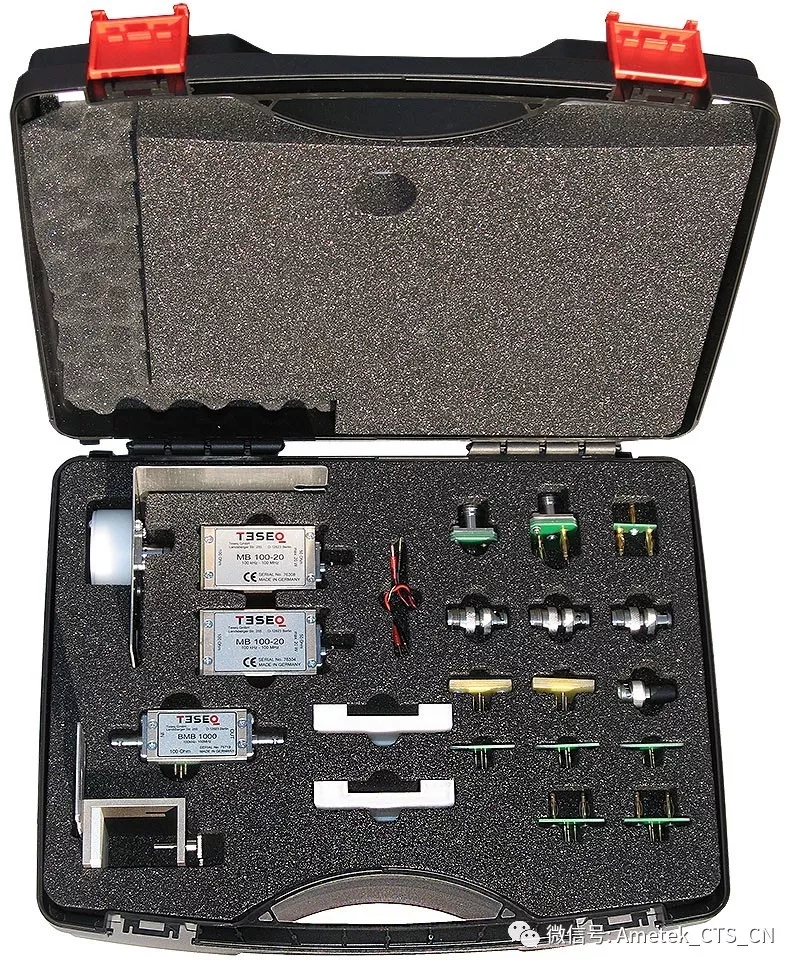

图4：校准套件CAS CDND31

• 测试系统的测量设置

根据IEC 61000-4-31的规定，测试之前需要先进行测试电平的校准和设置，此时会用上面所提到的测试设备。进行完相应的测试电平的设置之后，可按照图5所示，对被测对象进行符合IEC 61000-4-31的测试。

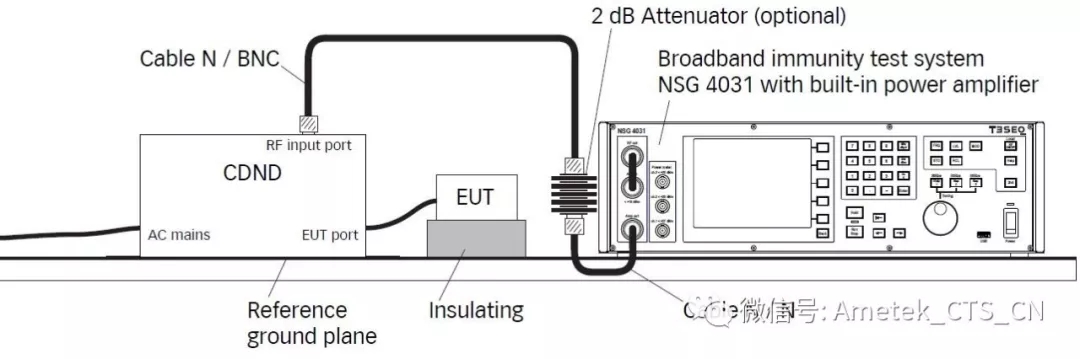

图5：根据IEC 61000-4-31的测试系统设置
