国际电工委员会（International  Electrotechnical Commission）定义了浪涌，脉冲群，电源质量等瞬态类传导抗扰度测试的基础标准，这些测试已被很多行业所引用，成为交流供电类产品的必测项目。

轻便紧凑的新一代NX5是针对国际标准(基础标准与通用标准)和产品系列标准中的瞬变，脉冲，浪涌和电压跌落测试的各种要求而研制的通用的测试解决方案。它所能覆盖的应用领域包括：

• 工业产品

• 医疗设备

• 元器件

• 广播/通信

• 消费电子

• 家用电器/户外电器

• 新能源电力

• 汽车电子

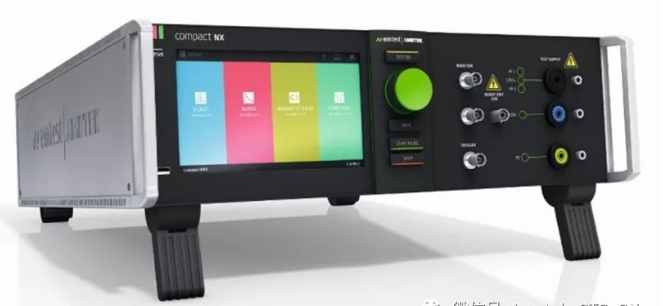

图1：轻便紧凑型多功能瞬态测试模拟器NX5


具有易于使用的彩色触摸屏的NX5为进行预兼容测试和全兼容测试提供了一个经济型的解决方案，它内置了单相耦合/去耦网络（CDN），还可通过可自动控制的外部CDN扩展到三相测试，每相电流可高达200 A。为满足各种不同的应用，比如磁场测试，AMETEK-CTS 还为NX5 提供大量的配件。NX5的主要特点如下：

• 具有7英寸触摸屏的紧凑型瞬态模拟器（浪涌，脉冲群，电源质量）

• 脉冲群测试可达5.5KV，浪涌测试可达5 kV

• 内置单相耦合 / 去耦网络，最高可达 400 V / 32 A

• 电压跌落测试

• 可通过外部CDN扩展进行三相测试

• 自动识别EUT的连接并进行相关配置

• 带有设置图片的手动前面板操作

• 带有LED指示的启动/停止操作的按键

• 带有峰值电压和电流的监测输出

• 可通过光纤或以太网进行远程控制

• 可通过IEC.CONTROL软件进行控制并生成测试报告

NX5是一台多功能的瞬态测试设备，针对被测设备的供电要求，要进行脉冲群，浪涌，振铃波，电源故障，电信设备的浪涌中的哪些测试，用户可根据自己的实际需要去选择所需功能的实际型号，为了方便用户进行选择，我们提供了丰富的可选型号。

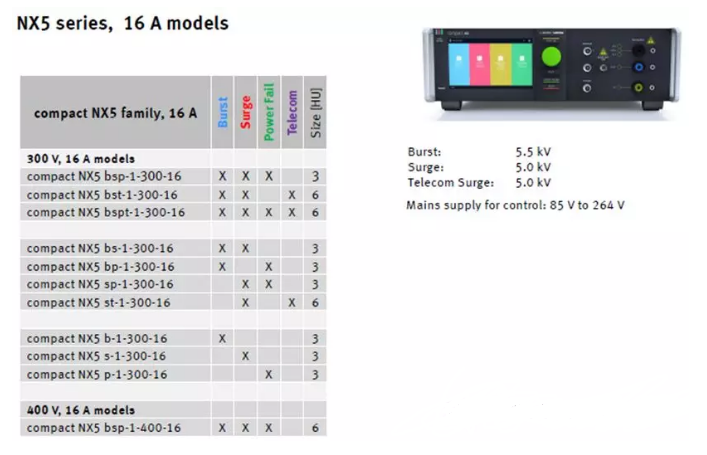

• 针对16A供电的NX5系列的型号：

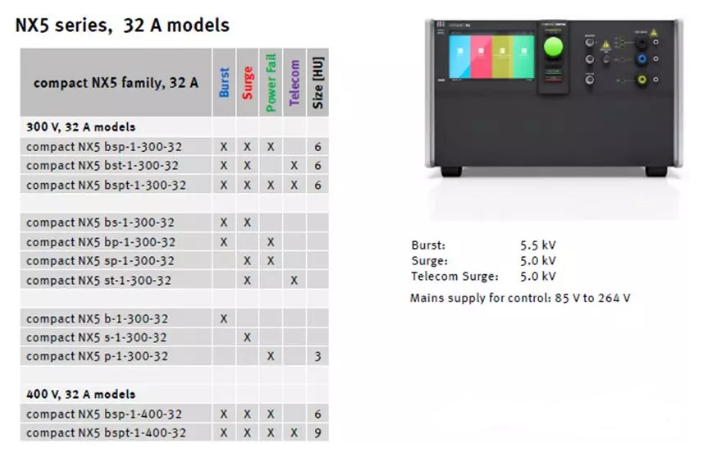

• 针对32A供电的NX5系列的型号：

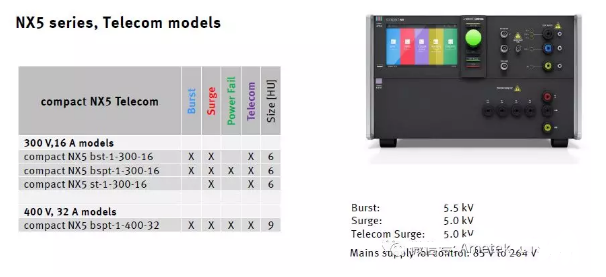

• 针对Telecom的NX5系列的型号：

在16A和32A的型号中，有一些是支持Telecom的型号，比如：

为了将标准所规定的浪涌，脉冲群等骚扰信号通过与被测对象EUT连接的交直流电源线和各种不同类别的信号线加载到被测对象上，我们为NX5系列提供了丰富的耦合网络和容性耦合钳，这些耦合网络型号和种类繁多，将在下一篇中继续介绍。
