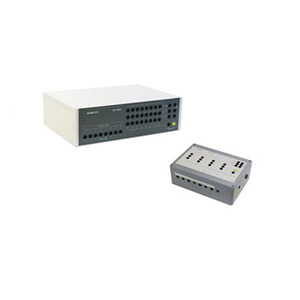

CNV 504N / 508N series 非屏蔽非对称互联线耦合/去耦网络
CNV 504N/508N series - Coupling/decoupling networks

特点

  • 符合 EN/IEC 61000-4-5 和 EN/IEC 61000-4-12 标准的耦合/去耦网络
  • 浪涌测试耦合方式为气体放电管和 0.5uF 电容耦合(振铃波测试方式为 3.3uF 电容耦合)
  • 每线去耦电感为 20mH
  • 可选则差模或共模耦合模式
  • 测试电压分别可达 4kV、7kV 和 10kV
  • 线电压 50V (可定制更高电压网络)
  • 线电流 1A (可定制更大电流网络)
  •
  •
  •
  •


 应用

CNV 504N/508N - 信号线/数据线耦合/去耦网络

将浪涌脉冲和振铃波脉冲施加到非屏蔽非对称的互联线路(信号线/数据线),需要通过独立耦合/去耦网络来完成。EM TEST 的 CNV 系列 4 线或 8 线信号线/数据线耦合网络专为这一 应用设计。按照 EN/IEC 61000-4-5 及 EN/IEC 61000-4-12 标准要求,根据线上信号的特性,可由电容、空气放电管或二极管等不同方式实现脉冲的耦合。


 标准

  • EN 50121
  • EN 61000-4-12
  • EN 61000-4-5
  • IEC 61000-4-12
  • IEC 61000-4-5
  • IEC 61326
  •



 优点

CNV 504N/508N 系列 - 多功能耦合/去耦网络

EM TEST CNV 504N/508N 系列耦合/去耦网络是适用于信号线/数据线浪涌和振铃波测试的多功能耦合网络。标准的 CNV 504N/508N 型号可进行三种不同的应用:即按照相关标准的要求,通过电容或气体放电管方式耦合浪涌脉冲,或通过电容耦合方式耦合振铃波脉冲。耦合方式的选择通过跳线即可完成。
CNV 504N/508N 系列耦合/去耦网络的去耦部分由每线 20mH 的去耦电感组成。为保护 DUT 测试所需的辅助设备,在信号线/数据线输入端还包含一个额外的保护电路。

EM TEST CNV 504N/508N 系列耦合/去耦网络能满足最高可达 10kV 的各种测试电压,并可定制满足更高信号电压/电流(最高可达 600V 或 4A)的耦合/去耦网络。此外,EM TEST 还提供各种专用耦合网络,能够满足像 EN 50155 标准这样的铁路测试应用或其他用户要求的测试应用。


 优点

Multifunctional Coupling for Surge and Ringwave

The EM TEST CNV 504N/508N series of coupling
decoupling networks are multifunctional CDNs for the
application of Surge and Ringwave pulses onto
signal/data lines.

Surge as per IEC 61000-4-5 Ed.3, Figure 9
- Capacitor 0.5 uF with 40 ohm
- GDT gas arrestor with 40 ohm

Ringwave as per IEC 61000-4-12 Ed.2, Figure 9
- Capacitor >3.3 uF
