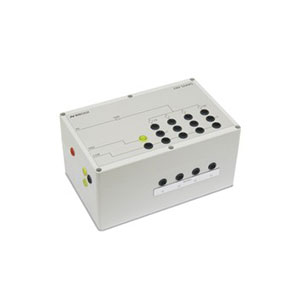

CNV 504N5 series 4 线信号 / 数据线耦合 / 去耦网络
CNV 504N5系列

特点

  • 根据EN / IEC 61000-4-18的专用CDN，用于耦合慢阻尼振荡波
  • 耦合电容器0.5uF
  • 用于50 V AC / DC的去耦电感1.5 mH
  • 用于250V AC / DC的去耦电感器3.0 mH
  • 标称线电流4A AC / DC
  •
  •
  •
  •


 应用

用于测试测量继电器和保护设备的耦合/去耦网络

CNV 504N5系列耦合/去耦网络用于根据EN / IEC 61000-4-18在信号/数据线上施加缓慢衰减的振荡波。指定0.5uF的电容以将脉冲耦合到线路上。每条线都有一个1.5mH或3.0mH的去耦电感，以保护辅助设备免受测试脉冲的影响。用于此测试的干扰信号是由EM TEST OCS 500N6或OCS 500N6F产生的频率为100kHz或1MHz的阻尼振荡脉冲。
CNV 504N5系列支持高达250V AC / DC的电压和高达4A AC / DC的电流。


 标准

  • EN 61000-4-18
  • IEC 61000-4-18
  •
