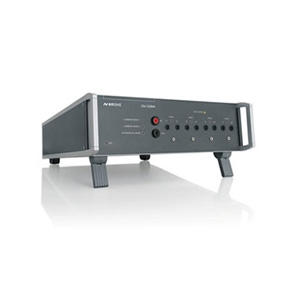

CNV 508N4-series 符合 IEC 60255-26 标准的 4 对 / 8 线耦合 / 去耦网络

特点

根据IEC 60255-26选择所有耦合模式
由OCS 500N6 / N6F远程控制
耦合电容器0.5uF

每线去耦电感器> 1.5mH
额定线电压最大值 250V AC /直流
标称线电流4A AC / DC或16A AC / DC

应用

用于测试测量继电器和保护设备的耦合/去耦网络

CNV 508N4系列是特殊的耦合/去耦网络，用于执行根据IEC 60255-26的“测量继电器和保护设备的电气干扰测试”。指定0.5uF的电容以将脉冲耦合到线路上。
每条线都有一个> 1.5mH的去耦电感，以保护辅助设备免受测试脉冲的影响。用于此测试的干扰信号是由EM TEST
OCS 500N6或OCS 500N6F发生器生成的频率为1MHz的阻尼振荡脉冲。

标准

IEC 60255-22-1

IEC 60255-26

优点

符合IEC 60255-26的全自动耦合网络

根据DUT的配置，可以使用几种不同的测试设置以差动模式（同一对线对线）或共模（每对接地或一对对所有其他对的方式）进行测试。接地）。通过选择所需的耦合模式和要耦合的线路，OCS 500N6会自动设置CNV 508N4。耦合器可测试多达4对/ 8线。
IEC 60255-26中概述的测量继电器和保护设备的测试包括不同的耦合模式，以在不同条件下测试DUT。每对线都以差分模式进行单独测试。共模测试适用于每对接地以及其他每对都接地。
EM TEST CNV 508N4系列是针对这些应用的专用CDN，由OCS 500N6针对各种耦合模式进行全自动，远程控制。这为用户提供了良好的便利性和可靠性，可以对所有所需的联轴器进行后续测试。指示灯指示已选择的耦合模式和实际测试的线路。

电气图

完整的解决方案

CNV 508N4系列包括所需的1.5mH去耦电感器，用于通过每条线路的0.5uF电容器将辅助设备以及耦合部件去耦，并且耦合继电器允许根据
IEC 60255 对差模和共模测试进行所有可能的设置-26。通过OCS 500N6选择和控制线路的耦合方式和耦合。
